문의기관 | 대전테크노파크 우주·ICT산업센터 | 담당자명 | 이윤호 |
---|---|---|---|
문의처 | 042-930-4337 | 장비활용중개소 | 자체등록 |
이용료 안내 | |||
이용 방법 |
표준분류 | 전기/전자장비 > 측정시험장비 > > > | 제작사/국가 | 에이스웨이브텍/ |
---|---|---|---|
모델명 | AWT-PIM-7/16 | 사용용도 | 계측 |
취득일 | 2010-12-22 | 보유기관명 | 대전테크노파크 우주·ICT산업센터 |
설치장소 | 대전광역시 유성구 테크노9로 35 (탑립동 694-14) 694 Y 1F 107호 대전광역시 유성구 테크노9로 35 (탑립동) 694 대전테크노파크 대덕밸리고주파지원센타 F1 | 위치보기 | |
지역구 | 유성구 |
사용/활용예 | RF 수동 부품의 상호변조왜곡특성 측정 무선 통신 시스템의 신호간섭 문제 계측 및 평가 |
---|---|

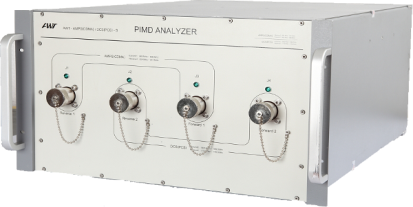

장비설명 | PIMD 측정장비 수동 부품(안테나 RF커넥터 케이블 전력분배기 방향성결합기 필터 듀플렉서등)의 IMD 측정 GSM Wibro UMTS/IMT2000 DCS/PCS AMPS/CDMA EGSM WIMAX 대역에서 IMD 측정 |
구성 및 기능 | 1. DSP 프로세서를 탑재하여 고속 IF신호처리가 가능하며 호환성이 뛰어남 · Transmit/Receiver Band Frequency · 주파수시간 주파수Sweep에 따른 IM측정 · 44 dBm maximum Output Power · 우수한 특성을 갖는 Reverse / Forward IM Measurement 개발모드/생산모드 지원 · Single 또는 Dual 대역 선택 2. 고속 DSP 회로 및 측정 알고리즘 적용 : 초정밀 측정 가능 (-183 dBc 이상) 3. IMD 차수 최대 4개 동시 표시기능 4. RS-232C 시리얼인터페이스 지원 |
